PNO-5 Oktagon ohrievač vzduchu 50 kW

A K C I A
doprava v rámci SR – ZDARMA !

Pec PNO-5 / 50kW  je veľmi efektívne vykurovacie zariadenie určené na vykurovanie priemyselných hál, dielní, výrobných hál, skladov, garáží, tunelov, sušiarní, skleníkov, chovných miestností i rodinných domov. Náš produkt má vďaka svojej implementácii pomocou laserových rezačiek a CNC ohraňovacích lisov estetický a moderný vzhľad. Vysoko kvalitné spracovanie a atraktívna cena robia z ponúkanej teplovzdušnej pece jednoznačne najlepšiu ponuku na trhu.

Vďaka výkonnej spaľovacej komore sa do kachlí zmestia kusy dreva dlhé až 93 cm!

TECHNICKÉ PARAMETRE KACHLE

• menovitý vykurovací výkon: 44,50 kW
• maximálny vykurovací výkon:  50,00 kW

• v súprave: axiálny ventilátor: 1350 ot./min a kapacita: 5060 m3 / h
• v sade:  ovládač ventilátora SCL-1515
• inovatívny dizajn vzduchového plášťa  úplne obklopujúceho pec pre maximálnu účinnosť
• nezničiteľná pec vyrobená výlučne z p265gh a 16M06 osvedčeného kotlového plechu s hrúbkami # 6 mm a # 10 mm
• veľký deflektor výfukov znižujúci spotrebu paliva až o 30%
• trieda energetickej účinnosti:  A.
• index energetickej účinnosti:  110
• čistá hmotnosť: 330 kg
• celková hmotnosť:  340 kg
• obklad pece:  40 šamotových tehál
• dva vymeniteľné veľké  liatinové rošty 300 x 200 mm
• pokryté certifikovanou žiaruvzdornou farbou, ktorá chráni proti korózii a dodáva estetický vzhľad
• masívna štruktúra
• veľká spaľovacia komora
• veľké nakladacie dvere
• používateľská príručka
• Účinnosť:  73,00%
• Emisie CO pri 13% O2:  <0,5%
• teplota spalín:  311 ° C
• spotreba paliva približne: 2,50 kg / h
• vzdialenosť od horľavých častí:  > 1,20 m
• druh paliva: odporúčané tvrdé drevo s obsahom vlhkosti ≤ 20% * mg / Nm3, brikety, uhlie iba ako prídavok do 10%

BEZPEČNOSŤ A CERTIFIKÁTY

• Značka CE:  ÁNO / umiestnená na typovom štítku
• súlad s normou:  EN13240: 2006

Ohrievač priestoru spĺňa požiadavky normy  PN-EN 13240: 2006.  Ohrievače priestoru na tuhé palivá.

Požiadavky a skúšky sú v súlade so smernicou EÚ o stavebných výrobkoch (89/1/06 / EHS) a sú označené značkou CE.

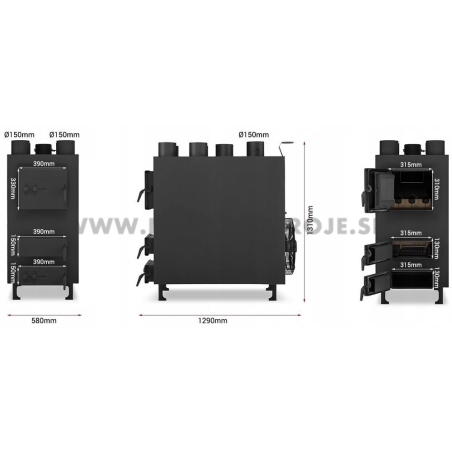

ROZMERY

• vonkajšie rozmery: celková šírka:  580  mm x celková hĺbka: 1290  mm x celková výška:  1310 mm
• rozmery ohniska: šírka:  480 mm  x hĺbka: 930 mm  x výška:  680 mm
• rozmery horných dverí (plech 3 a 4 mm): šírka:  390 mm  x výška: 330 mm
• rozmery stredných dverí (plech 3 a 4 mm): šírka:  390 mm  x výška:  150 mm
• rozmery spodných dverí (plech 3 a 4 mm): šírka:  390 mm  x výška:  150 mm
• rozmery otvoru pre horné plnenie: šírka:  315 mm  x výška:  310 mm
• rozmery nakladacieho otvoru stred a spodok: šírka:  315mm  x výška:  130mm
• rozmery liatinového roštu: šírka:  210mm  x hĺbka:  300mm
• priemer výstupu horúceho vzduchu:  Ø 150 mm
• priemer výfukového otvoru:  Ø 150 mm
• výška nožičiek:  140mm

Technické parametre ventilátora

• typ ventilátora:  axiálny tlak
• materiál:  oceľ (vrtule + kryt)
• priemer:  Ø 450mm
• napájanie:  230V / 50Hz
• motor:  4P
• súčasný odber:  0,82A
• rýchlosť otáčania:  1380 ot./min
• prietok vzduchu:  5060 m3 / h
• bezpečnosť:  značka CE + ochranná sieť

V teplovzdušných peciach používame axiálne ventilátory, ktorých  rýchlosť otáčania  je  1380 ot./min.  Účinný a tichý ventilátor s priemerom Ø 450 mm a výkonom 5060 m3 / h  tlačí vzduch do vzduchového plášťa obklopujúceho pec a smeruje ho do štyroch horných výstupov horúceho vzduchu s priemerom 150 mm. Vďaka kosákovitému profilovaniu lopatiek rotora majú ventilátory vysokú účinnosť prúdenia vzduchu s minimálnou hlučnosťou.

Čepele sú vyrobené z lisovanej ocele, ich moderný tvar umožňuje dosiahnuť maximálnu účinnosť pri nízkej spotrebe energie a nízkej hlučnosti. Vďaka veľmi vysokej teplotnej odolnosti je možné vo vyfukovacích peciach použiť axiálne ventilátory.

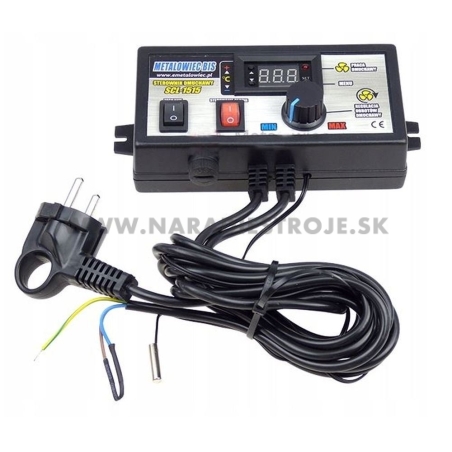

Technické parametre regulátora (vrátane regulátora)

• model:  automatický regulátor ventilátora SCL-1515
• potenciometer nastavenia teploty
• príkon:  2W
• maximálny výkon výstupného zaťaženia:  500W
• rozsah regulácie teploty: - 50 ° C min. - 110 ° C  max
• presnosť merania teploty:  +/- 1 ° C
• rozmery (mm):  74 x 40 x 145mm
• napájanie:  230V / 50Hz
• pracovná teplota:  -10 až + 50 ° C
• dĺžka prívodného kábla dúchadla :  1,00m
• dĺžka sieťového kábla:  1,40m
• ochrana:  poistka 1,6A
• výrobok:  Wan - Elektronik

Automatický regulátor prevádzky ventilátora SCL-1515  je univerzálny regulátor teploty s plynulou reguláciou výstupného napätia. Hlavnou výhodou radiča je funkcia riadenia rotácie zariadenia plynulou reguláciou výstupného napätia. Úlohou ovládača je zapnúť a vypnúť prístroj v závislosti od nastavenej teploty. Keď teplota prekročí požadovanú hodnotu, regulátor zapne ventilátor a vypne zariadenie, ak v kotle zhasne alebo teplota klesne pod nastavenú hodnotu na regulátore. Tým sa zabráni zbytočnému fungovaniu ventilátora, čo významne ovplyvňuje jeho životnosť a znižuje náklady spojené s elektrickou energiou.

Regulátor bol navrhnutý pre teplovzdušné pece. Je vybavený dvoma spínačmi a jedným potenciometrom:

• čierny spínač (napájanie regulátora zapnuté)
• svieti červená manuálna prevádzka (odpojí termostat), je k dispozícii iba plynulá regulácia výkonu bez reakcie na teplotu).
• potenciometer „min - max“ plynulá regulácia výkonu (otáčky ventilátora).

Regulátor je chránený poistkou 1,6A, ktorá je umiestnená v spodnej časti krytu v držiaku poistky. Regulátor je vybavený LED displejom (3 číslice), na ktorom sa štandardne zobrazuje aktuálna teplota meraná snímačom.

Popis ohrievača

Pec PNO-5 (50kW)  je vhodná na spaľovanie prakticky všetkých palív (brikety, drevo, uhlie). Po zapálení sa kachle veľmi rýchlo zohrejú a začnú vyfukovať teplý vzduch. Kúrenie koksom sa neodporúča z dôvodu možného zničenia liatinového roštu.

Pec je vyrobená z priestrannej spaľovacej komory s rozmermi: šírka - 480 mm x hĺbka: 930 mm x výška: 680 mm, ktorá pojme tuhé palivo na mnoho hodín spaľovania. Steny ohniska sú obložené hrubými šamotovými tehlami, ktoré chránia steny ohniska a akumulujú teplo. Šamot je už roky jedným z najlepších materiálov používaných pri stavbe krbov.

Ako to funguje: Ohnisko pece je obklopené veľmi účinným vzduchovým plášťom, v ktorom sa vzduch ohrieva a potom je transportovaný systémom kanálov do piatich vzduchových výstupov s priemerom 150 mm umiestnených na hornej doske pece. Za prietok a tlak vzduchu je zodpovedný efektívny a tichý axiálny ventilátor s priemerom Ø 450 mm a výkonom 5600 m3 / h. Celé ohnisko je vybavené dvoma vymeniteľnými liatinovými platňovými roštmi s rozmermi 300 x 210mm.

Automatický regulátor činnosti ventilátora SCL-1515  je regulátor, ktorého úlohou je zapínať a vypínať zariadenie v závislosti od nastavenej teploty.

Päť výstupov horúceho vzduchu s priemerom Ø 150 mm  umiestnené na hornej doske pece sú zodpovedné za vedenie horúceho vzduchu von z pece. Po pripojení hliníkových rúr môžete distribuovať horúci vzduch v rôznych miestnostiach a vďaka použitiu rozdeľovačov vytvoriť celý systém distribúcie horúceho vzduchu po miestnostiach. Všetko príslušenstvo je k dispozícii v našej ponuke.

Výfuk je vybavený nastaviteľným tlmičom , to znamená reguláciou prietoku výfukového plynu - rýchlosťou spaľovania. Výfuk má priemer Ø 150 mm.

Regulácia rýchlosti horenia vo dverách  vďaka otvorom s plynulou reguláciou umiestnených na spodných dverách kachlí. Zatvorenie otvoru znižuje prívod vzduchu - to znamená znižuje rýchlosť spaľovania a otvorenie otvoru zvyšuje prívod vzduchu, to znamená, že sa zvyšuje rýchlosť spaľovania.

Horné a spodné dvojité vystužené dvere sú vyrobené z dvojitej oceľovej steny. Uzáver dverí je utesnený žiaruvzdornou šnúrou. Veľké nakladacie dvere uľahčujú nakladanie aj veľmi veľkých kmeňov. Zdvojené oceľové steny zvyšujú ich životnosť a znižujú ich nahrievanie, čo uľahčuje údržbu. Dvere utesňuje žiaruvzdorná šnúra. Horné dvere sú navyše zabezpečené hrubými šamotovými tvárnicami. Otvor pece je navyše do polovice zaistený vnútornými bezpečnostnými dverami (oceľový plech s okrúhlymi otvormi) s pružinovým uzáverom.

Deflektor  - kachle majú nainštalovaný deflektor, ktorý zabraňuje úniku horúcich spalín do komína. To sa prejaví zvýšením palivovej účinnosti a znížením nákladov až o 30%.

Veľká komora na popolník  umiestnená za spodnými dverami je prispôsobená na ľahkú obsluhu pomocou štandardnej lopaty na popol.

Uzatváranie dverí s rukoväťou proti popáleniu zaručuje tesnosť. Takéto riešenia sa používajú vo väčšine kotlov ústredného kúrenia. V súčasnosti je to najbezpečnejšie riešenie na trhu. Vďaka použitiu špeciálneho materiálu nás rukoväť chráni pred popáleninami.

Silné a masívne nohy s výškou 140 mm zaručujú vysokú stabilitu celého vykurovacieho zariadenia.

Vzduchový plášť  - je srdcom vysokej pece, vyrobený z hrubých certifikovaných kotlových plechov p265gh a 16M06 s hrúbkou # 6 mm a 10 mm. Vzduchový plášť úplne obklopuje spaľovaciu komoru, aby sa čo najlepšie využila teplota pece a čo najrýchlejšie pomocou ventilátora ohrial vzduch prúdiaci v potrubiach.

Zadná montáž regulátora  - vysoká pec je vybavená špeciálnym miestom pre montáž regulátora (umiestnené na zadnej stene pece).

Veľká spaľovacia komora  umožňuje plniť veľké množstvo tuhého paliva na mnoho hodín. Šetríte čas, pretože nemusíte každú chvíľu prikladať do pece. Toto riešenie je pohodlné a šetrí čas.

Axiálny  tlakový ventilátor s priemerom Ø450mm a výkonom 5600 m3 / h pumpuje horúci vzduch do výstupov umiestnených v hornej časti pece. Ventilátor je konštrukčne vhodne prispôsobený na prácu vo teplovzdušných peciach.

Otvor pre teplotný snímač  - pec má špeciálny otvor pre sondu teplotného snímača, takže môžete neustále merať teplotu odvádzaného vzduchu a podľa toho naprogramovať činnosť ventilátora.

SCHÉMA

1. 5x výstup horúceho vzduchu Ø 150mm /   2. 1 x výstup spalín Ø 150mm s nastaviteľnou klapkou /   3. regulácia rýchlosti spaľovania vo dverách /   4. dvojito vystužené a utesnené dvere pece /   5. odvádzač plameňa /   6. ohnisko obložené šamotovými tehlami /   7. Veľká popolníková komora /   8. Tlakové zámky dverí /   9. Silné a mohutné nohy /   10. Vzduchový plášť /   11. Veľká spaľovacia komora /   12. Axiálny ventilátor /   13. Otvor pre teplotný snímač
