Motorové vodorovné vŕtacie zariadenie do zeme s motorom HONDA GCV 170

nové (nepoužité)

Motor: Honda GCV 170 OHC
Výkon: 4.0 kW / 5.5 Hp
Objem: 160 cm3
Palivo: Bezolovnatý benzín 95

Rozmery (d x š x v): 1700x500x600
Dĺžka diery (m):
130 mm - 15 m
200 mm - 10 m
250 mm - 6 m

Viac detailov

kontaktujte nás

2 940,00 € s DPH

2 450,00 € bez DPH

-249,00 €

3 189,00 €  s DPH

 Grenke lízingový kalkulátor

A K C I A

doprava v rámci SR – ZDARMA !



Vodorovné vŕtacie zariadenie je vhodné na podvrtávanie chodníkov a ciest bez porušenia a rozrezávania povrchov chodníka alebo cesty.
Takýmto spôsobom môžeme rýchlo a bez porušenia povrchu pripraviť otvor napríklad pre plynové rozvody, vodu, elektrické rozvody resp.: rozvody optických káblov, odpadu a pod.
Maximálna dĺžka možného vŕtaného otvoru je až 15m.
Toto zariadenie je možné použiť na rôznorodý povrch a je dodávané s vodiacimi lištami.
Tento stroj je možné objednávať s vŕtacími nadstavcami o priemeru 130, 200 a 250mm!

Vŕtanie otvoru zabezpečuje základný vrták, ktorý je napojený na nadstavce a motorovú hnaciu jednotku.
Nadstavce nám zabezpečujú vynášanie zeminy z vŕtaného otvoru.
Nadbytočnú zeminu, ktorá vznikla pri vŕtaní otvoru zabezpečí obsluha manuálne (lopatou) alebo, ak je to možné, pomocou dopravníkového pásu.
Pohyb hnacej jednotky vpred a vzad je mechanický.
Zabezpečuje ho pomocná tyč, rebrovanie medzi vodiacimi lištami a obsluha stroja.



Technické parametre - motorové prevedenie:
Motor: HONDA GCV 170
Výkon: 4.0 kW / 5.5 Hp
Objem: 160 cm3
Palivo: Bezolovnatý benzín 95
Rozmery (d x š x v): 1700x500x600
Dĺžka diery (m):
130 mm - 15 m
200 mm - 10 m
250 mm - 6 m

Váha (kg): 61
Kompletná sada vŕtacieho zariadenia (kg): 112


Osobitne dodávané (voliteľné) príslušenstvo:
- vŕtací nádstavec (vynášač) ø130mm x 1m - 165,40 s DPH
- vŕtací nádstavec (vynášač) ø200mm x 1m - 176,60 s DPH
- vŕtací nádstavec (vynášač) ø250mm x 1m - 189,80 s DPH
- základný vrták: ø130mm / dĺžka 24 cm - 98,40 s DPH , ø200mm / dĺžka 24 cm - 104 s DPH, ø250mm/  dĺžka 24 cm - 109,30 s DPH
- kardanový kĺb: Môže sa stať , že pri vŕtaní nebude vŕtací nadstavec v rovine s hlavicou, kde je upevnený vŕtací nadstavec t.j. nastane skríženie vŕtacieho nadstavca. Vtedy použijeme kardanový kĺb na vyrovnanie skrížených častí. Používa sa len pri vyťahovaní vrtákov. - 137,60 s DPH
- pomocné zariadenie (rúčná kladka) na vyťahovanie pri zaseknutí vŕtacej súpravy. - 89,40 s DPH





K výrobe benzínového vodorovného vŕtacieho zariadenia použil výrobca tie najkvalitnejšie a najvhodnejšie materiály.. Najdôležitejšie súčasti tohto zariadenia sú originálny benzínový motor HONDA, výkonná prevodovka DN 40 a silný ozubený klinový remeň.





Hnacia jednotka
Spaľovací štvortaktný motor Honda, výkon 4,0 kW, objem: 160 cm3, palivo: bezolovnatý benzín 95, krútiaci moment 210 Nm, otáčky 40 ot/min.

Vodiace lišty:
Na týchto vodiacich lištách sa posúva pri vŕtaní hnacia jednotka vpred a vzad.Rozmery:
Dĺžka: 1700mm. Šírka: 400mm. Výška: 45mm. Váha: 10.5 Kg.

Vŕtací nadstavec:
Vŕtací nadstavec funguje ako vynášač zeminy z vŕtanej diery. Vŕtacie nadstavce sa dajú rýchlo a ľahko pripojiť a odpojiť.Dĺžka: 1000mm. Priemer: 130-250mm.

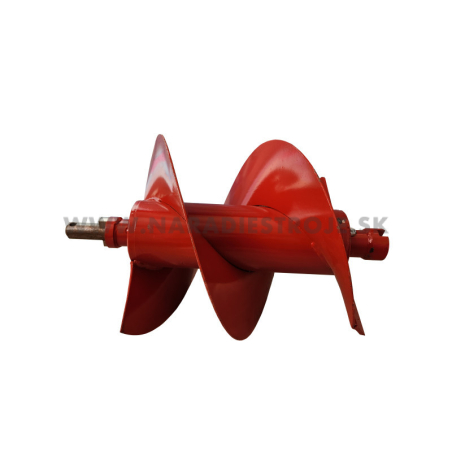

Základný vrták:
Prevŕtava a vŕta otvor. Je zhotovený z pevnej ocele v tvare motýľa a ľahko sa dá pripojiť a odpojiť od vŕtacích nadstavcov. Dĺžka: 200-300mm. Priemer: 130-250mm

Pomocná tyč:
Hnací motor posúvame pomocou pevnej oceľovej tyče.
Dĺžka: 1500mm. Priemer: 45mm. Váha: 4,2 Kg.

Upevňovacie kolíky:
Slúžia na upevnenie vodiacich líšt, aby pri vŕtaní otvoru nedošlo k posunu vŕtacieho zariadenia. Rozmery: Dĺžka: 35mm. Priemer: 10mm. Váha: 0,3 kg.



Kladkostroj:

V prípade vŕtania dier väčších dĺžok respektíve tvrdšieho povrchu sa môže stať, že nám pomocnou tyčou nepôjde vytiahnuť zariadenie z vŕtanej diery. V tomto prípade použite na pomoc kladkostroj.





Motorové vodorovné vŕtacie zariadenie počas práce:



Výkop pre vŕtacie zariadenie odkiaľ začneme vŕtať dieru musí byť dostatočne veľký, aby sa nám pri vŕtaní pracovalo pohodlne a hlavne bezpečne. Výkop musí byť minimálne 2,5m dlhý a 0,6m široký.

Na zafixovanie vodiacich líšt použijeme upevňovacie kolíky, ktorými upevníme zariadenie pomocou dier na vodiacej lište.

Upevníme prvý vŕtací nadstavec ( vynášač ) so základným vrtákom na hnaciu jednotku (motor). Pri tomto prvom nadstavci je možné použiť krídlovú maticu.

Pri ďalších spájaných nadstavcoch je zakázané používať krídlové matice kvôli možnému rozpojeniu nadstavcov. Tu je už nutné použiť klasické matice s poistnou podložkou!

Pomocou vodováhy nastavíme správny sklon vŕtacieho nadstavca.

Naštartujeme hnaciu jednotku a pridáme plyn. Vŕtacie nadstavce sa začnú otáčať v smere hodinových ručičiek. Stroj dáme do pohybu pomocnou tyčou a to tak, že ju vložíme medzi rebrovanie vodiacich líšt a posúvame ňou postupne vpred celý mechanizmus. Takto základný vrták a vŕtací nadstavec vniká do vŕtaného povrchu čoraz hlbšie.

Zavŕtaný nadstavec odpojíme od motora a stroj potiahneme dozadu.

Odhádžeme zeminu, ktorá nám vznikla pri vŕtaní otvoru.

Pripojíme ďalší nadstavec medzi hnaciu jednotku a vŕtací nadstavec , ktorý je už zavŕtaný v povrchu.

Keď prevŕtame otvor (uvidíme základný vrták na opačnom konci) môžeme začať odoberať postupne každý vŕtací nadstavec.

Stiahneme plyn , zapichneme pomocnú tyč do vstavaného kovového oka zariadenia a posúvame pomaly stroj vzad. Ak sa nám to nedarí (pohyb je namáhavý – nestáva sa to často) môžeme použiť pomocné zariadenie – kladkostroj. Postupne odoberáme vŕtacie nadstavce dovtedy, až kým všetky nadstavce nebudú vonku z diery.







Možnosti použitia vodorovného vŕtacieho zariadenia:


Vodorovné vŕtacie zariadenie.
    Vŕtanie otvoru zabezpečuje základný vrták, ktorý je napojený na nadstavce a hnaciu jednotku. Nadstavce nám zabezpečujú vynášanie zeminy z vŕtaného otvoru. Nadbytočnú zeminu, ktorá vznikla pri vŕtaní otvoru zabezpečí obsluha manuálne (lopatou) alebo, ak je to možné, pomocou dopravníkového pásu. Pohyb hnacej jednotky vpred a vzad je mechanický. Zabezpečuje ho pomocná tyč, rebrovanie medzi vodiacimi lištami a obsluha stroja.



Použitie

    Často sa stáva, že nie je možné narušiť povrch chodníkov alebo ciest. Preto vzniklo toto zariadenie, ktoré je vhodné hlavne na podvrtávanie ciest, chodníkov a komunikácii (voda, plyn, odpad a pod. ).

Maximálna dĺžka vŕtaného otvoru:
15 metrov

   Možnosť použitia na rôznorodé povrchy. Od sypkého pieskového povrchu až po tvrdý valcovaný povrch.



CERTIFIKÁCIA

   Certifikáciu zabezpečila kontrolná firma ÉMI-TÜV Bayern
Čislo osvedčenia: ÉMI-TÜV/MMT 505/04.
Tento stroj spĺňa všetky technické podmienk , podľa požiadaviek a noriem SR a EÚ.
