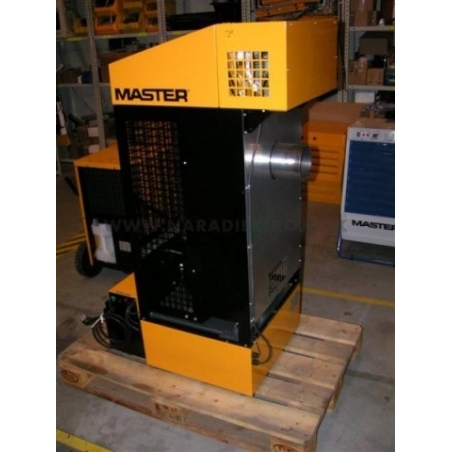

WA 33C Master ohrievač / kotol na použitý starý olej

A K C I A
doprava v rámci SR – ZDARMA !

Výkon: 33/21 kW (plynulá regulácia výkonu)
Prietok vzduchu: 1000 m3/hod
Spotreba paliva: 2,9 / 1,8 kg/h
Objem nádrže: 50l
Odvod splodín: 150mm
Hmotnosť (kg): 86
Rozmer (d x š x v): 540 x 860 x 1370

Príklady použitia:
Priemysel – vykurované prepravné prístrešky a sklady
Automobily – vykurované garážové dielne a kolektívne používané priestory
Poľnohospodárstvo – vykurované dielne/prevádzky Haly – ochrana hál pred chladom

• Vysoká účinnosť
• 100% čisté teplo/žiara
• Trvanlivé / Stále a bezpečné umiestnenies prachovým filtrom
• Vnútorné spaľovanie
• Riadenie / ovládanie termostatového čerpadla
• Vysoká / Nízka regulácia
• Manuálny zapaľovací systém
• Vstavaná palivová nádrž

Popis funkcie:
Olej je čerpadlom tlačený do spaľovacej komory na vopred naftou rozohrieatú misku, odparuje sa a horí v spaľovacej komore. Ohriaty vzduch prúdi okolo spaľovacej komory a za pomoci ventilátoru prúdi do miestnosti.
Kotol MASTER WA 33 môže spaľovať väčšinu minerálnych a rastlinných olejov, napr. motorový olej, motorovú naftu, prevodový olej, hydraulický olej a pod. Transformátorové oleje nie je dovolené spaľovať z dôvodu možného obsahu látok ovplyvňujúcich výkon horáka

Postup zapaľovania kotla: (miska sa raz za deň vyčistí), do misky sa naleje hrnček nafty, vhodí sa zapálený pokrčený papier (nafta sa chytí až po chvíli a naraz).
Miska sa rozžhaví a zahreje, zapne čerpadlo, ktoré vháňa olej na misku.
Riadiaca jednotka kotla umožňuje plynulé nastavenie vykurovacieho výkonu v rozsahu 21 - 33 kW (pri použití kvalitného paliva se výkon môže zvýšiť až na 35 kW). Kotol je vybavený ochranou pred prehiratim, ochranou proti pretečeniu paliva a automatickým udržiavaním nastavení pri výpadku napájania.
Pri čistení je nutné povysunúť nádrž, aby sa uvoľnil priestor k miske
Je nutné inštal do už existujúceho komína alebo urobiť komín nový - dvojplášťový (min 5m - pozri návod)
Komín nesmie byť dlhý vo vodorovnej polohe
Pevný a bezpečný kryt
Práškovo lakované
Zabudovaný vnútorný horák
Pumpa paliva ovládaná termostatom
Plynulá regulácia výkonu
Ručné zapaľovanie horáku
Vývod teplého vzduchu v prednej časti
100% čisté teplo z výmenníku
Teplota vzduchu na výstupe 50 - 70 C
Zabudovaná nádrž na dennú spotrebu paliva

Výpočet výkonu pre Ohrievač

Orientačný výpočet výkonu potrebného pre vykúrenie určitého priestoru.

Rozdiel teplôt 30ºC

Vzorec pre výpočet potrebného výkonu:

Pred výberom vhodného typu ohrievača si vypočítajte výkon potrebný pre vykúrenie Vašich priestorov.

Vx ΔTxK = kcal/h

Legenda: V - objem vykurovanej miestnosti (šírka x dĺžka x výška), ΔT - rozdiel medzi požadovanou vnútornou teplotou v miestnosti a vonkajšou teplotou, K - súčiniteľ, ktorý je zavislý na type konštrukcie.

Súčiniteľ  "K"

K= 3 - 4 jednoduchý drevený objekt, alebo oceľová neizolovaná hala

K= 2,0 - 2,9 jednoduchá konštrukcia, jednoduchá tehlová stavba, jednoduché okná, jednoduchá strecha, slabá izolácia

K= 1,0 - 1,9 bežná konštrukcia, dvojitá tehlová vrstva, niekoľko okien, bežná strecha, čiastočná izolácia

K= 0,6 - 0,9 moderná konštrukcia, dvojitá izolovaná tehlová vrstva, niekoľko dvojitých okien, silno izolovaná podlaha, dobre izolovaná strecha

Príklad:

š=4m - šírka, D=12m - dĺžka

V=3m - výška

V = 144m3 - objem miestnosti na vykúrenie

_________________________________________________

T= -5ºC - vonkajšia teplota

Tn= +18ºC - požadovaná vnútorná teplota

ΔT= Tn-T = 23ºC - rozdiel teplôt

_________________________________________________

Požiadavka na tepelný výkon 144 x 23 x 4 = 13 248 kcal/h

1kW = 860 kcal/h

1 kcal = 3,97 Btu

1 kW = 3412 Btu

1 Btu = 0,252 kcal
